閘閥的結構原理分析是個老問題，也是大家都普遍津津樂道的熱點，在百度、谷歌等各處網站也許都能看到不銹鋼閘閥相關咨詢，但是并不完整，華鋼閥門作為上海老牌生產廠家將從閘閥的結構原理、分類等相關知識要點一一為您解析。

　　閘板沿著閥體流道中心線的垂直方向移動并且達到啟閉目的的閥門稱之為閘閥，主要作切斷用，使用廣泛。

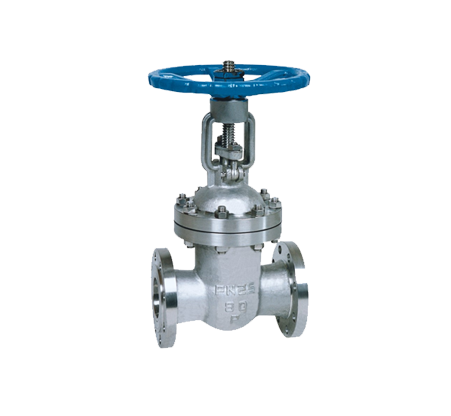

             【閘閥的結構圖】


　　管道控制多數采用閘閥作為控制裝置。其中給排水主要采用彈性座封閘閥(藍色)。化工廠及相關溫度及介質要求高且特殊的一般采用硬密封閘閥：鑄鋼閘閥、不銹鋼閘閥等。



　　♦閘閥的結構分類

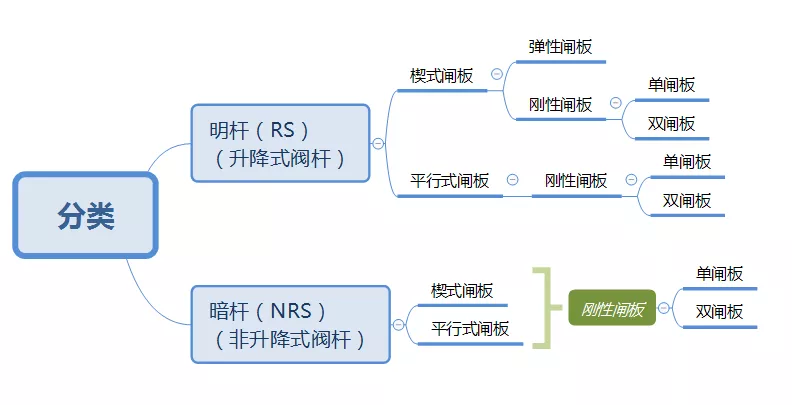

　　閘閥按結構形式分類可分明桿閘閥和暗桿閘閥。且個可分為楔式閘板和平行式閘閥，其中平行式閘板的結構多數為剛性閘板，楔式含有彈性閘板，閘閥還可分為單閘板和雙閘板。分類圖如圖：

　　♦閘閥的結構性能

　　閘閥在管道上作為全開或者全關切斷用，一般不作為調節流量使用(如果用來調節流量，閘板和閥座密封面易沖蝕損壞而且噪聲大)。殼體采用不同的材料可適用于不同溫度，不同壓力，不同性質的介質。適用范圍廣，但閘閥一般不宜用于輸送泥漿等稠類介質。


　　優點：

　　流體阻力小，壓力損失小。

　　閥門啟閉所需力矩小

　　閥門內介質可雙向流動。

　　結構簡單，制造工藝性相對較好

　　密封性較截止閥好


　　缺點：

　　一般閘閥有兩個密封面，加工制造較截止閥復雜

　　密封面間有相對摩擦，磨損較大，密封面磨損后維修不方便

　　閥門中腔結構尺寸大，致使結構長度長，外形尺寸大

　　閥門啟閉時間長

　　能形成密閉閥腔，故需要時應設置防止中腔異常升壓泄壓結構


　　♦閘閥的結構形式及分類

　　閘板分類結構形式：楔式閘板是指兩側密封面呈一定角度(如5度、4度、2度52分)的楔形板與具有同樣角度的兩閥座組成兩個密封副。

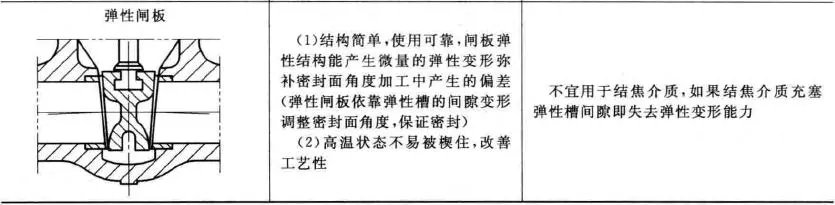

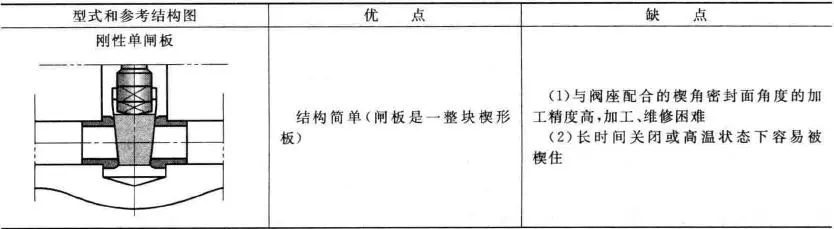

　　a.楔式剛性單閘板和楔式彈性閘板：楔式剛性單閘板結構簡單，但是由于是剛性結構，閘板加工精度要求高，楔式彈性閘板結構相對簡單，但是不耐高溫且不宜用于易結焦介質。結構以及性能比較如圖所示。

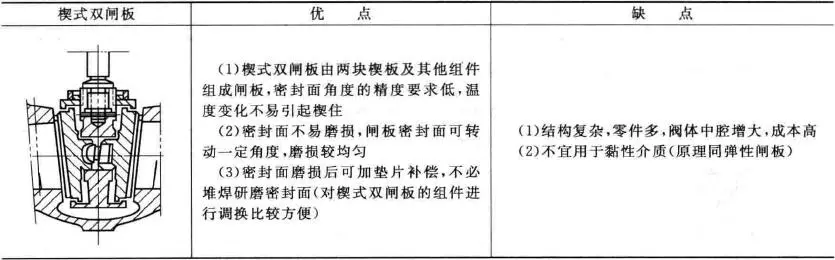

　　b.楔式雙閘板 ：楔式雙閘板密封面角度的精度要求低，溫度變化不易引起楔住，同時密封面不易磨損，密封性能好。但是結構復雜并且閥體中腔增大。如圖所示。

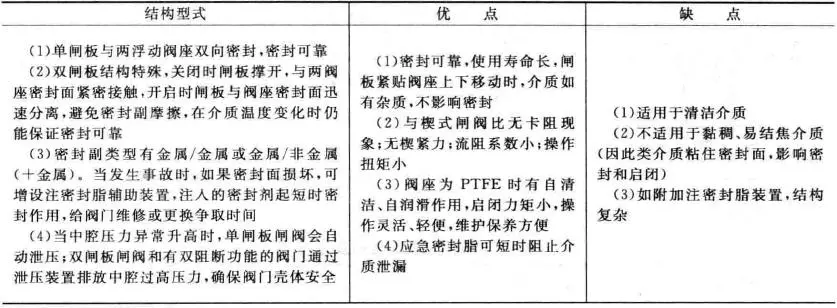

　　c.平行式單閘板和平行式雙閘板 ：與楔式閘板相比平行式閘板的兩側密封面是平行的，其與兩平行閥座組成密封副。平行式單閘板和平行式雙閘板又分成無導流孔閘板及有導流孔閘板(普通型和調節型)，如圖所示。

　　無導流孔平板閘閥安裝尺寸小，重量輕，適用于不需要通球清管的場合。

　　有導流孔平板閘閥是全通徑的，可用于需通球清掃的管線上。

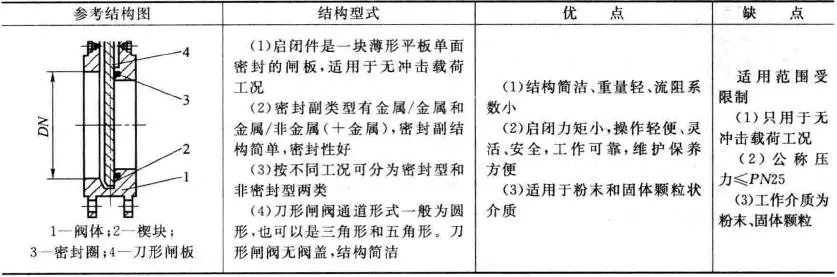

　　d.刀型閘閥 ：刀型閘板刀型閘板是薄形的無導流孔單閘板，適用于粉末和固體顆粒狀介質。性能如圖所示。

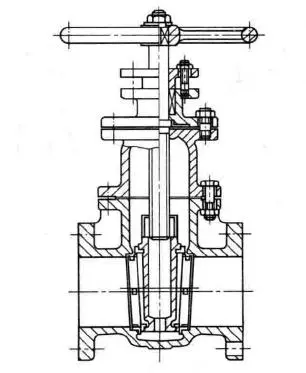

　　明桿以及暗桿結構形式 ：明桿閘閥在啟閉閥門時，閥桿會隨著閥門的開啟而上升，能直觀看出閥門的啟閉狀態。暗桿閘閥閥桿不隨啟閉而上升，不易看出啟閉狀態，但是具有安裝空間小的優點。暗桿單閘板閘閥如圖所示。
