上海閥門廠家|電動閥門執行機構的應用選擇

發布時間:2019-09-10

上期閥門介紹中,上海閥門廠家——華鋼閥門主要針對電站閥門的常見問題給大家進行解答,而本期往后我們將結合本廠多年的生產經驗著重對電動閥門進行系統性,全方位的分析介紹。

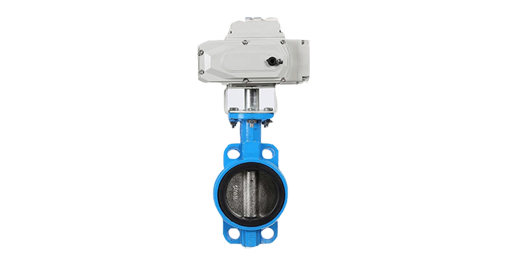

眾所周知,電動閥門是由電動執行器與閥門上下連接,組合而成。那不同的閥門配備的電動執行器也定然不同。以下我們將針對不同類型的閥門進行解析。


1、 常用普通閥門

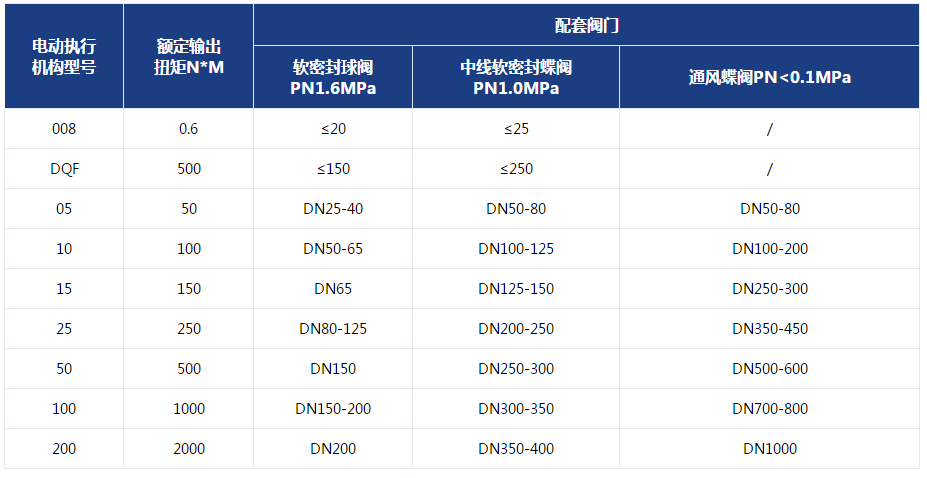

電動閥門參數圖


2、 其他類型閥門

因閥門種類繁多,即使同種型號同種規格的閥門由于不同廠家生產工藝、質量水平、結構形式、閥體材質等的不同其扭矩指標各有不同,實際使用中,往往因?yàn)閴毫Σ▌?dòng),介質類型、現場環境、工作特性等因素導致閥門開啟扭矩變化很大。因此,為了確保電動執行機構工作穩定可靠,必須在選型上留有充分余裕。對系列電動執行器機構,本公司要求選型時保留系數不低于1.3倍。

公式即:電動執行機構額度輸出扭矩(N*M)/閥門帶壓(PN)測試扭矩(N*M)≥1.3


3、 舉例選型

有一只73-25P DN65金屬硬密封蝶閥,25kgf/cm²,壓力下測試的扭矩為93N*M,為配合何種規格電動執行機構最為合適。

解:按保留系數1.3倍考慮,則該臺閥門所需的開啟扭矩93N*M*1.3=120.9N*M。根據系列產品性能參數表,查得10/20型額定輸出扭矩分別為100N*M、200N*M,雖然10型額定輸出扭矩大于該臺閥門的測試扭矩,但因?yàn)闆]有考慮保留系數,故不能選用,應當選用20型。


結合以上三點解析,相信大家對于電動閥門的執行裝置有一定的了解,選型時要結合執行機構的扭矩、介質類型、現場環境等進行選擇,如果對于電站閥門的相關選型仍然有所困惑,可以聯系如果您有更多電站閥門的相關問題可以聯系上海華鋼高中壓閥門有限公司進行咨詢,亦或者登錄官方網址了解更多資訊。gzeducm.cn

?
