往期專題講解中，上海閥門廠家——華鋼閥門著重介紹了電動閥門的選型、執行器的安裝要求、環境要求、使用要求等，那今天我們將結合安裝示意圖，圖文并茂使得大家更好的理解電動閥門安裝。

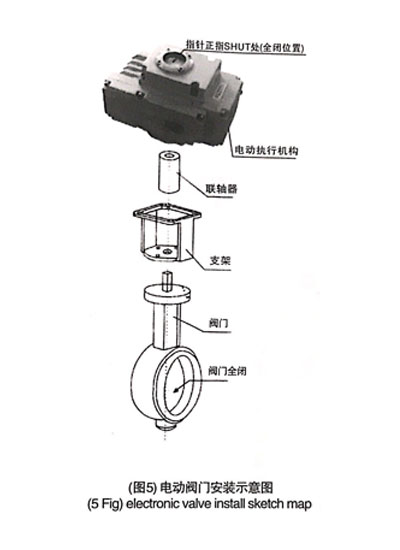

電動執行結構與閥體的安裝(圖5)

1、 手動轉動閥門，檢查無異常情況，并使閥門處于全閉位置。

2、 支架固定在閥門上。

3、 將聯軸器的一端套在閥門芯軸上

4、 用手柄驅動電動執行機構至全閉位置(指針正指shut處零開度刻度線處)，將輸出軸插入聯軸器四方孔內。

5、 堅固支架與電動執行機構和閥體間的連接螺栓。

6、 用手柄轉動執行機構，確認運行平穩、無偏心、無歪斜、檢查閥門在執行機構開度計指示范圍能否實現全閉和全開。

注意：用力不可過于粗猛。不然會導致執行機構超程運行而造成損壞。


特別提示如下

對于自備支架、聯軸器的用戶，請注意：

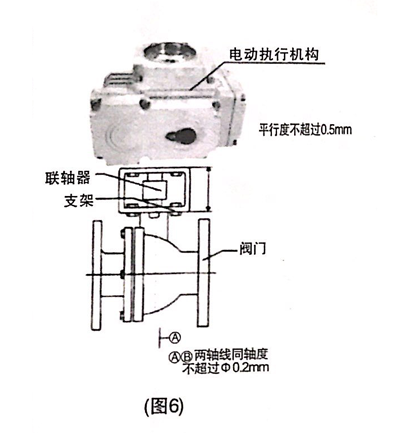

支架、聯軸器應由專業機械技術人員設計加工并應符合(圖6)的標注要求。

聯軸器聯等兩端軸孔的加工應保證必要的精度，盡可能消除轉動間隙，以免閥門工作中出現回差。

應嚴格保證聯軸器兩端孔的位置度，否則有可能超過執行機構設計的工作范圍，導致因執行機構形成無法調整而使閥門不能正常工作。

以上就是電動閥門執行機構與閥體的安裝詳解，主要選取閥體為球閥與蝶閥的案例，那其他的閥體安裝于此都大同小異，大家可以按照這個安裝規則來進行組合。
