球閥和旋塞閥是同一個類型的閥門,但是作用卻有所差異，今天上海球閥廠家華鋼閥門為您講述球閥的分類和作用，球閥是用帶圓形通孔的球體作為啟閉件,球體由閥桿帶動,并繞閥桿的軸線作旋轉運動,以實現啟閉動作。球閥在管路上主要做切斷、分配和改變介質流動方向用。球閥具有結構簡單、密封可靠、啟閉迅速、適用范圍廣(可用于大小口徑和高、低壓的各種管道),并具有維修和操作方便等優點,因此,近年來迅速發展成為種使用最為常見的閥門。

      球閥按結構形式可分為浮動球球閥、固定球球閥和彈性球球閥。

(1)浮動球球閥
      球閥的球體是浮動的,在介質壓力作用下,球體能產生一定的位移并緊壓在出口端的密封面上,保證出口端密封。
浮動球球閥的結構簡單,密封性好,但球體承受工作介質的載荷全部傳給了出口密封圈,因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構,廣泛用于中低壓球閥。

(2)固定球球閥
        球閥的球體是固定的,受壓后不產生移動。固定球球閥都帶有浮動閥座,受介質壓力后,閥座產生移動,使密封圈緊壓在球體上,以保證密封。通常在球體的上、下軸上裝有軸承,操作扭矩小,適用于高壓和大口徑的閥門。

       為了減少球閥的操作扭矩和增加密封的可靠程度,近年來又出現了油封球閥,即在密封面間壓注特制的潤滑油,以形成一層油膜,既增強了密封性,又減少了操作扭矩,更適用高壓大口徑的球閥。

(3)彈性球球閥
       球閥的球體是彈性的。球體和閥座密封圈都采用金屬材料制造,密封比壓很大,依靠介質本身的壓力已達不到密封的要求,必須施加外力。這種閥門適用于高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽,而獲得彈性。當關閉通道時,用閥桿的楔形頭使球體脹開與閥座壓緊達到密封。在轉動球體之前先松開楔形頭,球體隨之恢復原形,使球體與閥座之間出現很小的間隙,可以減少密封面的摩擦和操作轉矩。

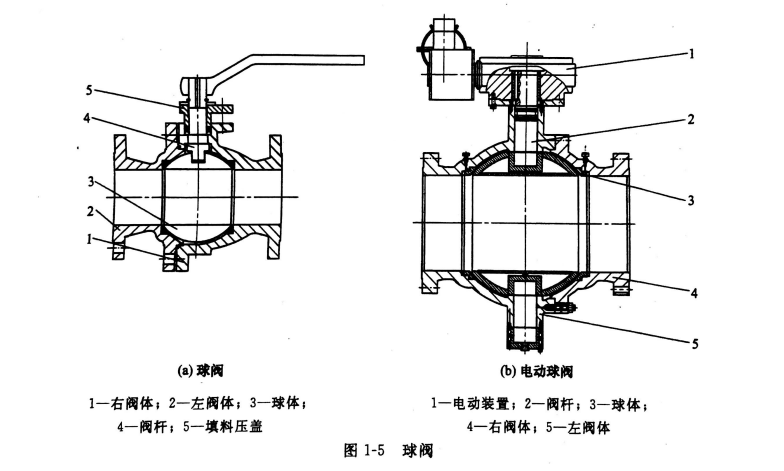

       球閥按其通道位置可分為直通式、三通式和直角式。后兩種球閥用于分配介質與改變介質的流向(圖1-5)。
