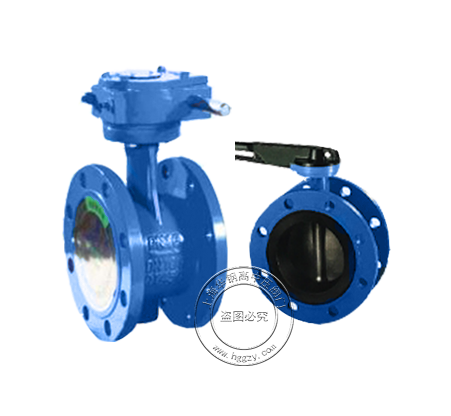

法蘭式蝶閥

產品簡介：

法蘭式軟密封蝶閥設計結構新穎，整體尺寸小，重量輕；蝶板采用雙偏心，啟閉迅速，操作輕便省力；蝶板與密封圈間無滑動摩擦，密封面耐磨損，使用壽命長，密封可靠，易調整。

工作介質：水、氣、油

工作溫度：0°C~200°C（應密封件不同而定）

主體材料：球墨鑄鐵

公稱壓力：1.0~1.6MPA

試驗標準：GB/T13927、JB/T 9092

  • 詳細介紹
  • 下載文檔

性能特點 Property and Features

1、設計結構新穎，整體尺寸小，重量輕。
2、蝶板采用雙偏心，啟閉迅速，操作輕便省力。
3、蝶板與密封圈間無滑動摩擦，密封面耐磨損，使用壽命長，密封可靠，易調整。

主要技術參數 Main Technical Parameters

公稱壓力 公稱通徑 適用溫度 適用介質 法蘭標準 試驗標準
1.0~1.6MPa 50~1200mm 0~200°C 水、氣、
油		 GB/T 17241.6
JB/T 79.1
 GB/T 13927
JB/T 9092

主要零部件材料 Main Parts and Components

零件名稱 材料(Dz41X) 材料(Dz341X)
閥體 灰鑄鐵 球磨鑄鐵
蝶板 電鍍球墨鑄鐵或不銹鋼、銅合金 電鍍球墨鑄鐵或不銹鋼、銅合金
閥桿 碳鋼、不銹鋼 碳鋼、不銹鋼
襯套 潤滑銅合金 潤滑銅合金

主要外形尺寸 Main Dimensions

DN 50 65 80 100 125 150 200 250 300
L 108 112 114 127 140 140 152 165 178
H 140 160 190 210 240 265 320 375 440
DN 350 400 450 500 600 700 800 900 1000
L 190 216 222 229 267 292 318 330 410
H 490 540 595 645 755 860 975 1075 1175
?
