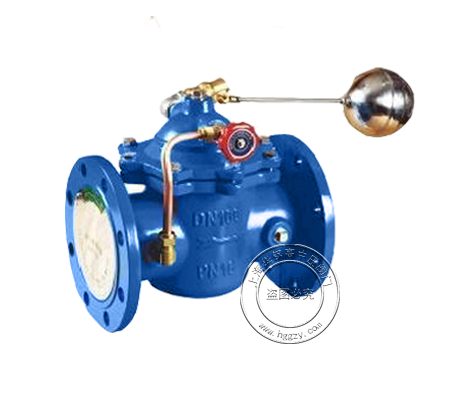

遙控浮球閥

產品簡介：

100X遙控浮球閥主要安裝于水池或高架水塔的進出處，能有效控制水箱液面，適時切斷或打開浮球閥芯輸入水流或阻止水流外泄。液位控制精準，不受水壓干擾。該閥可隨水池高度在任意位置安裝，維護、調試、檢驗方便，密封可靠，使用壽命長。適用于工礦、企業、高層建筑的水箱、水池、水塔的自動供水系統。DN500（含DN500）以上采用活塞式結構。

工作介質：水

工作溫度：0°C~80°C

主體材料：球墨鑄鐵

公稱壓力：1.0~2.5MPA

試驗標準：GB/T13927

詳細介紹
下載文檔

性能特點 Property and Features

1.流體阻力小，其阻力系數與同長度的管段相等。

2.結構簡單、體積小、重量輕。

3.緊密可靠，球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。

4.操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。

5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

7.適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃印?/span>

主要技術參數 Main Technical Parameters

公稱壓力	強度試驗	密封試驗	適用溫度	適用介質	連接法蘭	試驗標準
1.0~2.5MPa	1.5倍公稱壓力	1.1倍公稱壓力	0~80°C	水	GB/T 1724 1.6、 JB/T 79.1	GB/T 13927

主要零部件材料 Main Parts and Components

零件名稱	材料(隔膜式)	零件名稱	材料(活塞式)
閥蓋	鑄鐵、球鐵、鑄鋼、不銹鋼	閥蓋	鑄鐵、球鐵、鑄鋼、不銹鋼
壓縮彈簧	硅錳鋼	缸套	不銹鋼
膜片壓板	不銹鋼	活塞	球鐵、銅合金
膜片	丁晴橡膠	O型圈	丁晴橡膠
閥桿	不銹鋼	閥桿	不銹鋼
閥盤	球鐵、銅合金	閥盤	球鐵、銅合金
O型圈	丁晴橡膠	O型圈	丁晴橡膠
閥盤壓板	銅合金	閥盤壓板	銅合金
閥體	鑄鐵、球鐵、鑄鋼、不銹鋼	閥體	鑄鐵、球鐵、鑄鋼、不銹鋼
閥座	銅合金	閥座	銅合金

主要外形尺寸 Main Dimensions

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	200	203	216	241	292	330	356	495	622	698	787	914	978	978	1230
H	345	380	400	425	470	505	535	690	815	865	955	995	1045	1110	1286
