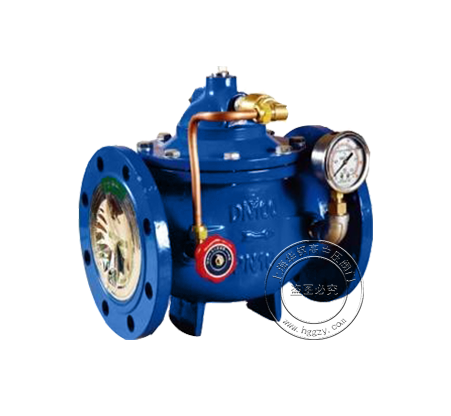

緩閉止回閥

產品簡介：

300X緩閉式止回閥主要安裝于高層建筑給水系統及其他給水系統的水泵出口處，在水泵啟動與停止運轉時能有效控制其開啟和關閉速度，具有防止介質倒流、水錘及水擊現象發生的功能。該閥集緩開、速閉、緩閉、消除水錘原理于一體，只需操作水泵的電機按鈕，即可按操作規程自動實現啟閉、流量大、壓力損失小，可有效提高供水系統的安全可靠性。DN500（含DN500）以上采用活塞式結構。

工作介質：水

工作溫度：0°C~80°C

主體材料：球墨鑄鐵

公稱壓力：1.0~2.5MPA

試驗標準：GB/T13927

詳細介紹
下載文檔

性能特點 Property and Features

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8。

2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20。

3、閥瓣關閉快速，水錘壓力小。

4、水平或垂直管道均可使用，安裝方便。

5、流道通暢、流體阻力小，動作靈敏、密封性能好。

6、閥瓣行程短、關閥沖擊力小。

7、整體結構、簡單緊湊、造型美觀。

8、使用壽命長、可靠性高。

主要技術參數 Main Technical Parameters

公稱壓力	強度試驗	密封試驗	適用溫度	適用介質	連接法蘭	試驗標準
1.0~2.5MPa	1.5倍公稱壓力	1.1倍公稱壓力	0~80°C	水	GB/T 1724 1.6、 JB/T 79.1	GB/T 13927

主要零部件材料 Main Parts and Components

零件名稱	材料(隔膜式)	零件名稱	材料(活塞式)
閥蓋	鑄鐵、球鐵、鑄鋼、不銹鋼	閥蓋	鑄鐵、球鐵、鑄鋼、不銹鋼
壓縮彈簧	硅錳鋼	缸套	不銹鋼
膜片壓板	不銹鋼	活塞	球鐵、銅合金
膜片	丁晴橡膠	O型圈	丁晴橡膠
閥桿	不銹鋼	閥桿	不銹鋼
閥盤	球鐵、銅合金	閥盤	球鐵、銅合金
O型圈	丁晴橡膠	O型圈	丁晴橡膠
閥盤壓板	銅合金	閥盤壓板	銅合金
閥體	鑄鐵、球鐵、鑄鋼、不銹鋼	閥體	鑄鐵、球鐵、鑄鋼、不銹鋼
閥座	銅合金	閥座	銅合金

主要外形尺寸 Main Dimensions

DN	50	65	80	100	125	150	200
L	203	216	241	292	330	356	495
H	380	400	425	470	505	535	690

DN	250	300	350	400	450	500	600
L	622	698	787	914	978	978	1230
H	815	865	955	995	1045	1110	1286
