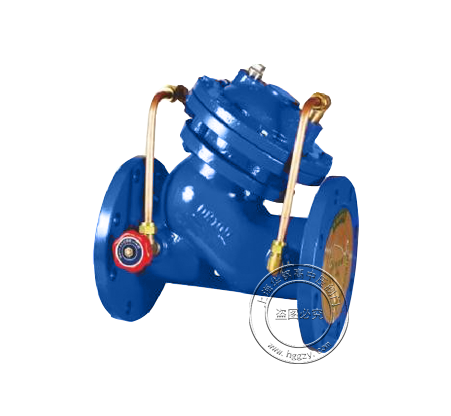

多功能水泵控制閥

產品簡介：

JD745X隔膜式多功能水泵控制閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處，防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠性。并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生。秩序作水泵電機啟閉按鈕，閥門即可按水泵操作規程實現啟閉，流量大，壓力損失小。隔膜式適用于600口徑以下的閥門

工作介質：水

工作溫度：0°C~80°C

主體材料：球墨鑄鐵

公稱壓力：1.0~2.5MPA

試驗標準：GB/T13927

詳細介紹
下載文檔

性能特點 Property and Features

1、有效地提高供水系統的安全可靠性。
2、緩開、速閉、緩閉消除水錘的技術原理一體化。
3、壓力損失小，操作方便。

主要技術參數 Main Technical Parameters

公稱壓力	強度試驗	密封試驗	適用溫度	適用介質	連接法蘭	試驗標準
1.0~2.5MPa	1.5倍公稱壓力	1.1倍公稱壓力	0~80°C	水	GB/T 1724 1.6、 JB/T 79.1	GB/T 13927

主要零部件材料 Main Parts and Components

零件名稱	材料(隔膜式)	零件名稱	材料(活塞式)
閥蓋	鑄鐵、球鐵、鑄鋼、不銹鋼	閥蓋	鑄鐵、球鐵、鑄鋼、不銹鋼
壓縮彈簧	硅錳鋼	缸套	不銹鋼
膜片壓板	不銹鋼	活塞	球鐵、銅合金
膜片	丁晴橡膠	O型圈	丁晴橡膠
閥桿	不銹鋼	閥桿	不銹鋼
閥盤	球鐵、銅合金	閥盤	球鐵、銅合金
O型圈	丁晴橡膠	O型圈	丁晴橡膠
閥盤壓板	銅合金	閥盤壓板	銅合金
閥體	鑄鐵、球鐵、鑄鋼、不銹鋼	閥體	鑄鐵、球鐵、鑄鋼、不銹鋼
閥座	銅合金	閥座	銅合金

主要外形尺寸 Main Dimensions

DN	50	65	80	100	125	150	200	250	300
L	205	216	241	292	330	356	500	605	698
H	293	328	364	418	481	543	673	792	927

DN	350	400	450	500	600	700	800	900	1000
L	787	762	864	914	1067	1300	1450	1650	1800
H	957	1188	1218	1256	1600	1750	1900	2100	2400

DN	50	65	80	100	125	150	200	250	300
L	205	216	241	292	330	356	500	605	698
H	293	328	364	418	481	543	673	792	927

DN	50	65	80	100	125	150	200	250	300
L	205	216	241	292	330	356	500	605	698
H	293	328	364	418	481	543	673	792	927

DN	50	65	80	100	125	150	200	250	300
L	205	216	241	292	330	356	500	605	698
H	293	328	364	418	481	543	673	792	927
