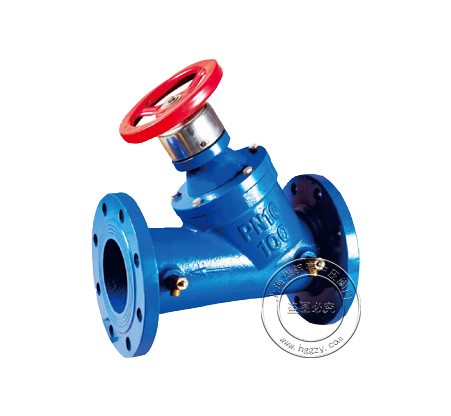

靜態數字鎖定平衡閥

產品簡介：

靜態平衡閥，是液體管路流量調節閥，其作用是方便、準確的調節流量，有效地解決管網系統中存在的冷熱不均、水力失調的問題。它不但有良好的調節性能，而且有開度顯示和開度功能，廣泛用于供暖和空調系統及其他需要調節流量的液體管路系統。由于該閥上還設有流量測壓小閥，可用于智能儀表進行一次性調試，將系統中總水量控制在合理范圍內，達到管網平衡，因而節約能源顯著。

工作介質：水、油等非腐蝕性液體

工作溫度：0°C~120°C

主體材料：灰鑄鐵、球鐵、不銹鋼

公稱壓力：1.6MPA

法蘭標準：GB/T 17241.6 GB/T 9113

試驗標準：GB/T 13927 AP1598

詳細介紹
下載文檔

性能特點 Property and Features

1、理想的調節性能,優秀的截止功能。
2、線性流量特性，開度大時流量大，開度小時流量小。
3、閥體采用直流式結構，流體阻力小。
4、有開啟百分比顯示，開啟圈與閥桿螺距的乘積，即為開度數值。
5、閥門進出口有測壓小閥，與智能儀表用軟管連接后，可以方便地測量出閥門前后的壓差和通過閥門的流量。
6、密封面采用聚四氟乙烯，密封性能好，壽命長。

主要技術參數 Main Technical Parameters

公稱壓力	公稱通徑	適用溫度	適用介質	法蘭標準	試驗標準
1.6MPa	15~400mm	0~120°C	水、油等非腐蝕性液體	GB/T 17241.6 GB/T 9113	GB/T 13927 AP1598

主要零部件材料 Main Parts and Components

零件名稱	閥體、閥蓋	閥桿	閥瓣	密封墊
材料	灰鑄鐵、球鐵、鑄鋼	不銹鋼	球墨鑄鐵	四氟墊圈

主要外形尺寸 Main Dimensions

DN	15	20	25	32	40	50	65	80
L	108	117	127	140	165	203	216	241
D	105	105	115	120	165	165	190	250

DN	100	125	150	200	250	300	350	400
L	292	330	356	495	622	698	787	914
D	274	350	368	395	433	475	520	570

DN	15	20	25	32	40	50	65	80
L	108	117	127	140	165	203	216	241
D	105	105	115	120	165	165	190	250

DN	100	125	150	200	250	300	350	400
L	292	330	356	495	622	698	787	914
D	274	350	368	395	433	475	520	570

DN	15	20	25	32	40	50	65	80
L	108	117	127	140	165	203	216	241
D	105	105	115	120	165	165	190	250

DN	100	125	150	200	250	300	350	400
L	292	330	356	495	622	698	787	914
D	274	350	368	395	433	475	520	570

DN	15	20	25	32	40	50	65	80
L	108	117	127	140	165	203	216	241
D	105	105	115	120	165	165	190	250

DN	100	125	150	200	250	300	350	400
L	292	330	356	495	622	698	787	914
D	274	350	368	395	433	475	520	570
