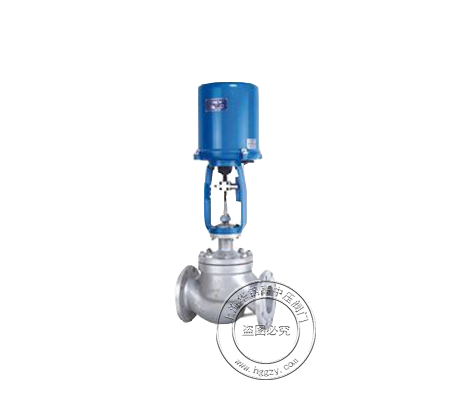

動態平衡電動調節閥

產品簡介：

動態平衡電動調節閥主要適用于暖通空調系統末端空調設備（如空調、新風機組、空調處理器）的溫度控制，在系統負荷波動較大的變流量系統中優勢更明顯。同時，一種新型的水力系統——全面平衡的水力系統也在暖通空調工程中得到越來越廣泛的應用。全面平衡的水力系統一般通過動態平衡電動調節閥調節末端設備（如空調箱）的流量來調控目標區域的溫度，它能動態的平衡系統的壓力變化，使二臺或多臺末端設備間的流量調節不互相干擾，因此這種系統具有高效節能性

工作介質：冷/熱水、50%乙二醇、蒸汽

工作溫度：0°C~120°C

主體材料：球墨鑄鐵、不銹鋼（304）

公稱壓力：1.6MPA

試驗標準：GB/T 13927 AP1598

詳細介紹
下載文檔

性能特點 Property and Features

1、流體對閥芯作用方向都處于流開狀態，故工作穩定性好。

2、除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。

3、伺服放大器采用深度動態負反饋，可提高調節精度。

4、電動操作器有多種形式，可適用于4～20mA.DC或0～10mA.DC。

5、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。

6、節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。

主要技術參數 Main Technical Parameters

公稱壓力	公稱通徑	適用溫度	適用介質	試驗標準
1.6MPa	25~350mm	0~120°C	冷/熱水、50%乙二醇、蒸汽	GB/T 13927 AP1598

主要零部件材料 Main Parts and Components

零件名稱	閥體、閥座	閥瓣	閥桿
材料	球墨鑄鐵	黃銅	不銹鋼

主要外形尺寸 Main Dimensions

DN	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
D	335	325	385	395	405	565	550

DN	125	150	200	250	300	350
L	400	480	533	622	700	810
D	585	625	755	955	1145	1275

DN	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
D	335	325	385	395	405	565	550

DN	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
D	335	325	385	395	405	565	550

DN	25	32	40	50	65	80	100
L	160	180	200	230	290	310	350
D	335	325	385	395	405	565	550
