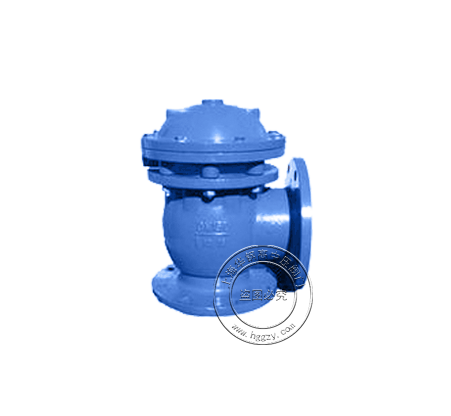

排泥閥

產品簡介：

排泥閥通常安裝在沉淀池底部外側壁，用以排除池底沉淀的泥沙和污物。該閥由強化尼龍橡膠隔膜將閥門分為上下兩腔，通過氣動源或液壓源作執行機構，采用電動或手動二位四通換向閥控制，使上下兩腔形成壓差，從而實現快速開啟與關閉，達到排泥目的。該閥運動無摩擦，適用于泥漿等顆粒介質。

工作介質：水、污物

工作溫度：0°C~80°C

主體材料：球墨鑄鐵

公稱壓力：0.6~1.0MPA

法蘭標準：GB/T 17241.6、JB/T 79.1

試驗標準：GB/T 13927

詳細介紹
下載文檔

性能特點 Property and Features

1、該閥由尼龍強化橡膠隔膜將閥門分為兩個腔室，接通液壓或氣動源，采用電動或手動二位四通換向閥控制，實現快速排泥。
2、該閥將隔膜代替活塞無運動摩擦，更適用于泥漿等顆粒介質，大大提高了閥門的使用壽命。

主要技術參數 Main Technical Parameters

公稱壓力	適用介質	驅動介質	適用溫度	法蘭標準	試驗標準
0.6~1.0MPa	水、污物	清水、氣	0~80°C	GB/T 17241.6 JB/T 79.1	GB/T 13927

主要零部件材料 Main Parts and Components

閥體、閥蓋	膜片壓板、閥盤	閥桿	膜片
鑄鐵、球鐵、碳鋼	球鐵、銅合金	不銹鋼	尼龍強化橡膠

主要外形尺寸 Main Dimensions

DN	100	150	200	250	300	350	400
L	160	190	225	260	280	315	340
H	370	440	530	615	785	880	970

DN	100	150	200	250	300	350	400
L	160	190	225	260	280	315	340
H	370	440	530	615	785	880	970

DN	100	150	200	250	300	350	400
L	160	190	225	260	280	315	340
H	370	440	530	615	785	880	970

DN	100	150	200	250	300	350	400
L	160	190	225	260	280	315	340
H	370	440	530	615	785	880	970
