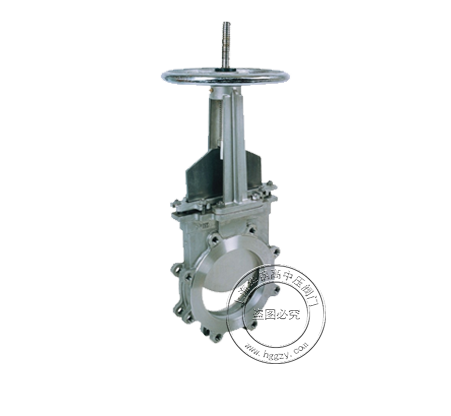

刀閘閥

產品簡介：

設計與制造: JB/T7746

結構長度：JB/T7746

壓力-溫度：GB/T9091

試驗-檢驗：JB/T9092

產品標識：GB/T12220

詳細介紹
下載文檔

主要外形尺寸 Main Dimensions

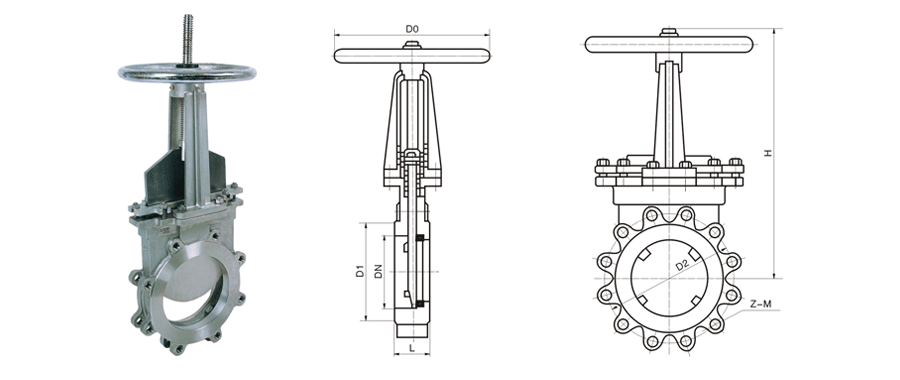

刀型閘閥尺寸圖

DN L D D1 D2 Z-M H D0 W

Z37W-10 Z37H-10C Z37W-10P Z573W-10 Z573H-10C Z573W-10P Z673W-10 Z673H-10C Z673W-10P Z973H-10C Z973W-10P

50 48 460 125 100 4-M16 285 180 8

65 48 180 145 120 4-M16 298 180 10

80 50 195 160 135 4-M16 315 220 12

100 50 215 180 155 8-M16 365 220 14

150 57 280 240 210 8-M20 475 280 29

200 70 335 295 265 8-M20 540 360 38

250 70 390 350 320 12-M20 630 360 66

300 76 440 400 368 12-M20 780 400 100

350 76 500 460 428 16-M20 885 400 119

400 89 565 515 482 16-M22 990 400 195

450 89 615 565 532 20-M22 1100 530 285

500 114 670 620 585 20-M22 1200 530 389

600 114 780 725 685 20-M27 1450 600 529

Z73H-16C Z73W-16P Z73Y-16P Z573H-16C Z573W-16P Z573Y-16P Z673H-16C Z673W-16P Z673Y-16P Z973H-16C Z973W-16P Z973Y-16P

50 48 165 125 99 4-M16 285 180 8.5

65 48 185 145 118 4-M16 295 180 10.7

80 50 200 160 132 8-M15 315 220 13

100 50 220 180 156 8-M16 365 220 15

150 57 285 240 211 8-M20 475 280 31

200 70 340 295 266 12-M20 540 360 40.7

250 70 405 355 319 12-M24 630 360 70

300 76 460 410 370 12-M24 780 400 107

350 76 520 470 429 16-M24 885 400 129

400 89 580 525 480 16-M27 990 400 215

450 89 640 585 548 20-M27 1100 530 305

500 114 715 650 609 20-M30 1200 530 410

600 114 840 775 720 20-M33 1450 600 550

DN	L	D	D1	D2	Z-M	H	D0	W
Z37W-10 Z37H-10C Z37W-10P Z573W-10 Z573H-10C Z573W-10P Z673W-10 Z673H-10C Z673W-10P Z973H-10C Z973W-10P
50	48	460	125	100	4-M16	285	180	8
65	48	180	145	120	4-M16	298	180	10
80	50	195	160	135	4-M16	315	220	12
100	50	215	180	155	8-M16	365	220	14
150	57	280	240	210	8-M20	475	280	29
200	70	335	295	265	8-M20	540	360	38
250	70	390	350	320	12-M20	630	360	66
300	76	440	400	368	12-M20	780	400	100
350	76	500	460	428	16-M20	885	400	119
400	89	565	515	482	16-M22	990	400	195
450	89	615	565	532	20-M22	1100	530	285
500	114	670	620	585	20-M22	1200	530	389
600	114	780	725	685	20-M27	1450	600	529
Z73H-16C Z73W-16P Z73Y-16P Z573H-16C Z573W-16P Z573Y-16P Z673H-16C Z673W-16P Z673Y-16P Z973H-16C Z973W-16P Z973Y-16P
50	48	165	125	99	4-M16	285	180	8.5
65	48	185	145	118	4-M16	295	180	10.7
80	50	200	160	132	8-M15	315	220	13
100	50	220	180	156	8-M16	365	220	15
150	57	285	240	211	8-M20	475	280	31
200	70	340	295	266	12-M20	540	360	40.7
250	70	405	355	319	12-M24	630	360	70
300	76	460	410	370	12-M24	780	400	107
350	76	520	470	429	16-M24	885	400	129
400	89	580	525	480	16-M27	990	400	215
450	89	640	585	548	20-M27	1100	530	305
500	114	715	650	609	20-M30	1200	530	410
600	114	840	775	720	20-M33	1450	600	550
