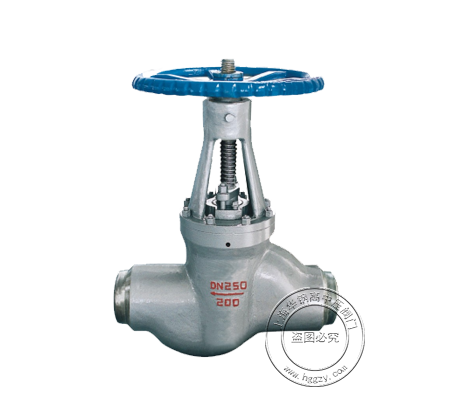

設計規范 Design Spec |

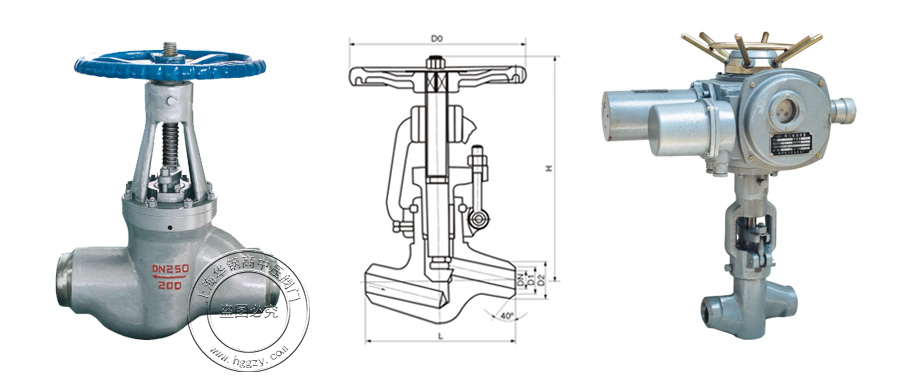

結構長度 Face To Face |
對焊端 Butt End |
試驗-檢驗 Test and Check |
壓力-溫度 Presure-Temp. |
產品標識 Marking |
供貨情況 Supply |
|---|---|---|---|---|---|---|
| JB/T 3595/E101 | JIS E101 | ANSI B 16.25 | JIS E101 | JB/T 3595 | GB/T 1220 | JIS E101 |
| 產品型號 | 公稱壓力 |
試驗壓力 Test pressure |
工作壓力 Working Pressure |
工作溫度 Working |
適用介質 Appicable Medium |
|||
|---|---|---|---|---|---|---|---|---|
| 殼體強度 | 密封 | P54 | P55 | P57 | ||||
| J61HY-100 | 10 | 15 | 11 | / | / | / | ≤450 | 水、蒸汽、油品 Water，Steam， Oil goods |
| J61HY-200 | 20 | 30 | 22 | / | / | / | ||
| J61HY-250 | 25 | 38 | 28 | / | / | / | ||
| J61HY-320 | 32 | 48 | 36 | / | / | / | ||
| J61Y-P54/100V | / | 30 | 22 | 10 | / | / | ≤540 | 蒸汽 Steam |
| J61Y-P54/140V | / | 38 | 28 | 14 | / | / | ||
| J61Y-P54/170V | / | 48 | 36 | 17 | / | / | ||
| J61Y-P55/100V | / | 38 | 28 | / | 10 | / | ≤555 | |
| J61Y-P55/140V | / | 48 | 36 | / | 14 | / | ||
| J61Y-P55/170V | / | 53 | 39 | / | 17 | / | ||
| J61Y-P57/100V | / | 48 | 36 | / | / | 10 | ≤570 | |
| J61Y-P57/140V | / | 55 | 40 | / | / | 14 | ||
| J61Y-P57/170V | / | 60 | 44 | / | / | 17 | ||
|
零件名稱 Part Name |
零部件材料 Part Material | ||
|---|---|---|---|
| 閥體 | WCB(A105N) | WC6(F11) | WC9(F22) |
| 閥蓋 | 25 | 12Cr1Mo1VA | |
| 閥板 | 25 | 20Cr1Mo1VA | |
| 閥桿 | 1Cr17Ni2 | 20Cr1Mo1VA | |
| 閥座 | 25 | 12Cr1Mo1VA | |
| 密封副 | STL+STL | STL+STL | STL+STL |
| 填料 | 柔性石墨 | ||
| 墊片 | S軟鋼/柔性石墨 | S軟鋼 | F軟鋼 |
| 適用溫度 | -29~425°C | -29~540°C | |
| 適用介質 | 水、油品、蒸汽 | 蒸汽、油品 | |
