種類 Type |
設計規范 Design Spec |
結構長度 Face To Face |
連接法蘭 Flange End |
試驗-檢驗 Test and Check |
壓力-溫度 Presure-Temp. |
|---|---|---|---|---|---|

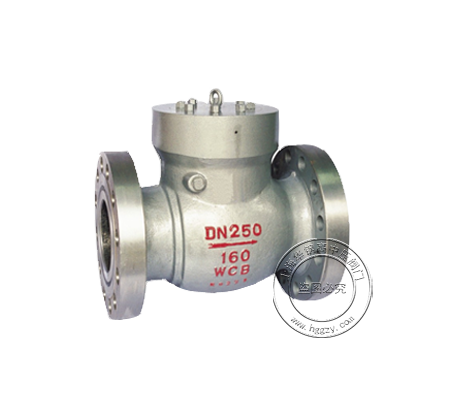

| 旋啟式止回閥 | GB12236 | GB12221 | GB9113 JB79 |
GB9131 | GB/T13927 JB/T9092 |
| 升降式止回閥 | GB12235 |
| 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
|---|---|---|---|---|---|---|
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封試驗 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 氣密封試驗 | 0.4-0.7 | |||||
| 1.6MPa | DN | L | D | D1 | D2 | b | H |
|---|---|---|---|---|---|---|---|
| 凸面法蘭 RF H44H H44Y H44W 16C 16P 16R 16I |
50 | 230 | 160 | 125 | 100 | 16 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 142 | |
| 80 | 310 | 195 | 160 | 135 | 20 | 165 | |
| 100 | 350 | 215 | 180 | 155 | 20 | 180 | |
| 125 | 400 | 245 | 210 | 185 | 22 | 210 | |
| 150 | 480 | 280 | 240 | 210 | 24 | 233 | |
| 200 | 550 | 335 | 295 | 265 | 26 | 304 | |
| 300 | 750 | 460 | 410 | 375 | 30 | 390 | |
| 350 | 850 | 520 | 470 | 435 | 34 | 430 | |
| 400 | 950 | 580 | 525 | 485 | 36 | 468 | |
| 500 | 1150 | 705 | 650 | 608 | 44 | 525 | |
| 2.5MPa | 50 | 230 | 160 | 125 | 100 | 20 | 160 |
凸面法蘭 RF H44H H44Y H44W 25 25P 25R 25I |
65 | 290 | 180 | 145 | 120 | 22 | 160 |
| 80 | 310 | 195 | 160 | 135 | 22 | 185 | |
| 100 | 350 | 230 | 190 | 160 | 24 | 220 | |
| 125 | 400 | 270 | 220 | 188 | 28 | 248 | |
| 150 | 480 | 300 | 250 | 218 | 30 | 276 | |
| 200 | 600 | 360 | 310 | 278 | 34 | 350 | |
| 300 | 850 | 485 | 430 | 390 | 40 | 430 | |
| 350 | 850 | 550 | 490 | 448 | 44 | 518 | |
| 400 | 950 | 610 | 550 | 505 | 48 | 560 | |
| 500 | 1150 | 730 | 660 | 610 | 52 | 618 |
