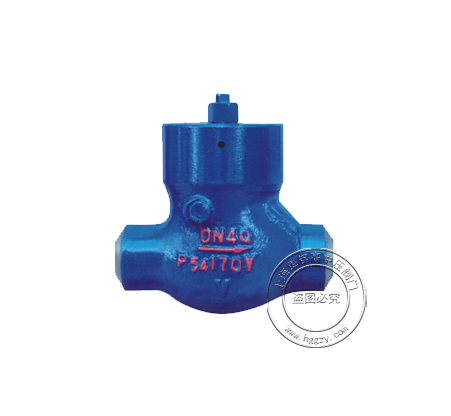

焊接止回閥

產品簡介：

設計與制造: API6D BS1868

結構長度：ANSI B16.10

法蘭尺寸：ANSI B16.5

壓力-溫度：ANSI B16.34

試驗-檢驗：API598 API6D

詳細介紹
下載文檔

主要外形尺寸 Main Dimensions

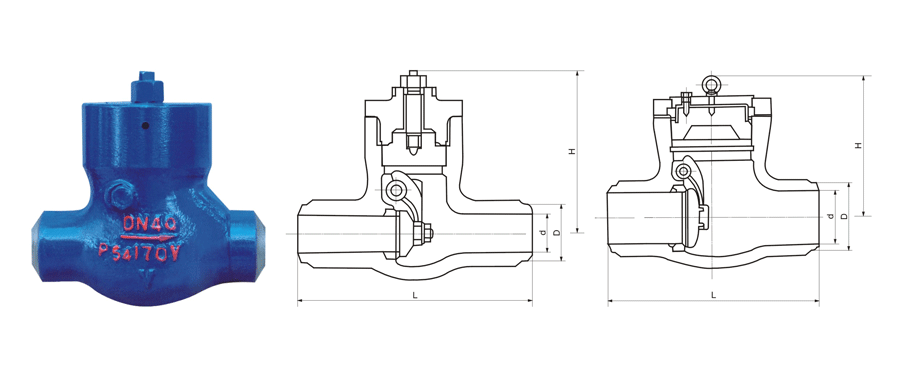

焊接止回閥尺寸圖

mm L d H WT(Kg)

H64Y-1500Lb

65 254 56 250 35

80 305 64 300 45

100 406 84 350 80

125 483 100 425 115

150 559 126 400 180

200 711 158 490 270

250 864 200 540 430

300 991 250 650 630

350 1067 280 710 810

H64Y-2000Lb

65 330 50 240 40

80 368 60 305 60

100 457 80 315 95

125 533 88 380 110

150 610 118 425 160

200 762 148 480 330

250 914 180 570 800

300 1041 222 570 800

350 1118 254 680 930

H64Y-2500Lb

80 368 56 270 70

100 457 75 385 110

125 533 86 410 130

150 610 104 455 180

200 762 136 555 380

250 914 162 615 730

300 1041 210 715 1120

350 1118 234 790 1495

mm	L	d	H	WT(Kg)
H64Y-1500Lb
65	254	56	250	35
80	305	64	300	45
100	406	84	350	80
125	483	100	425	115
150	559	126	400	180
200	711	158	490	270
250	864	200	540	430
300	991	250	650	630
350	1067	280	710	810
H64Y-2000Lb
65	330	50	240	40
80	368	60	305	60
100	457	80	315	95
125	533	88	380	110
150	610	118	425	160
200	762	148	480	330
250	914	180	570	800
300	1041	222	570	800
350	1118	254	680	930
H64Y-2500Lb
80	368	56	270	70
100	457	75	385	110
125	533	86	410	130
150	610	104	455	180
200	762	136	555	380
250	914	162	615	730
300	1041	210	715	1120
350	1118	234	790	1495
