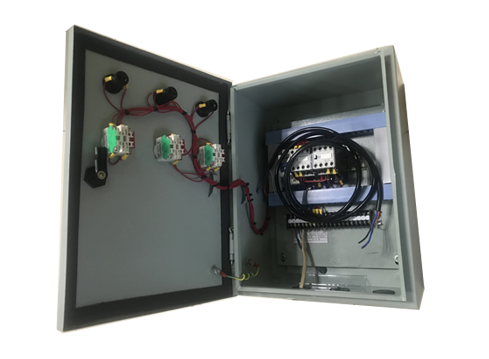

上一期我們主要為大家講解了，電動執行器智能控制器的技術指標和標定接線操作方法。那本期上海閥門廠家——華鋼閥門將繼續上一期電動閥門執行器的控制器解說，就如何標定的多種方法、輸入電流的標定進行補充。

一、標定方法

方法一(手動標定法)

(1)零位“uL”參數設定

進入到P參數,按▲或V,使P參數=3.1,按AM鍵確定后,顯示閉位“uL

通過按▲或V,執行器相應朝“開”或“閉”方向運作,同時顯示的閥位

際開度值也相應逐漸變大或變小,當?shù)竭_(dá)期望零位時(一般設在全閉位置

按AM鍵,確認零位閉位“uL”參數值

(2)滿位“uH”參數設定

接著進入開位“uH”參數設定。同理按▲或V到期望滿位(一般設在全開

置),按AM鍵,確認滿位“uH”參數,再次按A/M鍵,使P參數=5.0,定

器自動退出參數設置狀態,并保存設定的參數值,返回自動測控狀態


方法二(自動標定)

(1)在手動或自動測控狀態,同時按動▲和V鍵,即啟動自動標定程序。此時

位器自動標定零位和滿位,標定過程不需人為干預。標定完后,定位器回

啟動標定前的狀態。中間定位器可能會有停頓,進行數值計算。標定后的

數,定位器會自動儲存

(2)在定位器測控過程中,可能由于反饋電位器質量、輸入信號質量、外界電

干擾等,執行器會出現振蕩而導致發熱,為了避免執行器持續震蕩,可以增

d”參數值,或采取相應措施


二、輸入電流的標定:

1、輸入電流的標定

(1)在定位器的正常測控狀態下,按下M鍵約2秒鐘,將進入?yún)?shù)設定,選擇

參數狀態。按▲或V鍵可以修改“P參數的數值,使之為”11.1”,按A

(數值含義參照參數一覽表)

(2)首先標定“iL”參數(校準輸入電流零位點):標定時,輸入零點信號4mA

穩定后,按AM鍵確認,然后進入“iH”參數。

(3)“iH"”參數為(校準輸入電流滿位點:標定時,輸入滿量程信號20mA,待穩

后,按A/M鍵確認。

(以上操作確保輸入信號的潔凈和穩定)


綜上所述，電動閥門執行器只能控制器的兩種標定法——手動標定法與自動標定并無差別，根據個人所需進行選擇。下一期華鋼閥門廠家將為大家講解，輸出電流的標定方法以及錯誤示范。
